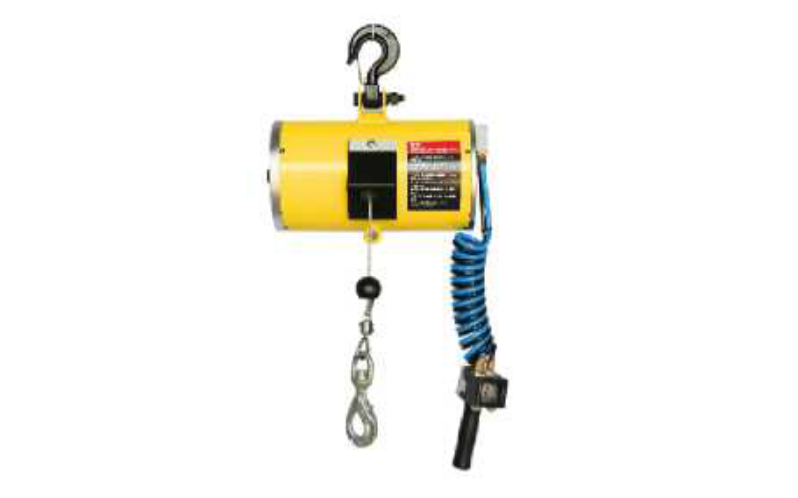

单股钢丝绳气动平衡吊

单股钢丝绳气动平衡吊

  • 所属分类:助力机械手
  • 浏览次数:
  • 发布日期:2024-03-11 16:39:36
  • 产品概述
  • 性能特点
  • 技术参数

单股钢丝绳气动平衡吊

助力机械手


系统组成

      一套完整的装备主要由三部分组成:平衡吊主机、抓取夹具(或机械手)及安装结构。

      机械手主机是实现物料(或工件)在空中无重力化浮动状态的主体装置。

      机械手则是实现工件抓取,并完成用户相应搬运和装配要求的装置。

      安装结构则是根据用户服务区域及现场状况要求以支撑整套设备的机构。


产品系列

      为实现物料移载的省力操作,国内机械手的专业厂商已推出丰富的平衡吊机型,满足不同行业中不同物料不同工艺要求的搬运需要。

      按工作原理不一样,有臂杆式和软索式。其中臂杆式平衡吊又因工作曲线差异,有PBF、PBC等;软索式则因主体执行元件不同,分卷筒式(IRB)和直线气缸式(PBB)、钢      丝绳式和链条式等。根据动力源不同,有气动式和电动式(EBC)等。

      另外,按系统所采用基座不同,有落地固定式、落地移动式、悬挂固定式、悬挂移动式、附墙式等。


气动平衡吊 Air Balanc


气动平衡吊选型参考表


示例:CYS-AB58-18W

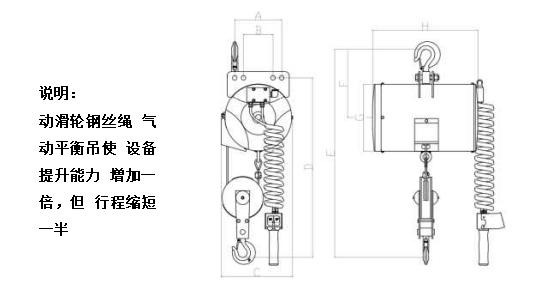

动滑轮钢丝绳气动平衡吊

CYS-RAB316-20

316

1000

0.21

2

12

51

CYS-RAB456-20

456

1000

0.25

2

10

56

CYS-RAB560-20

560

1000

0.6

2

7

69

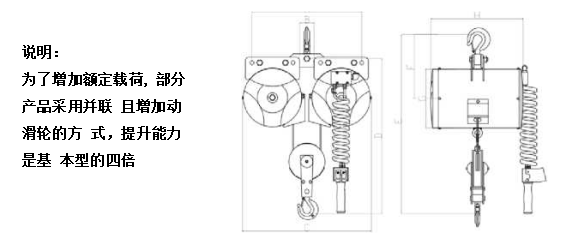

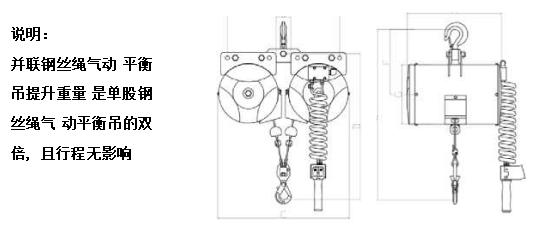

并联钢丝气动平衡吊

CYS-DAB316-20

316

2000

0.42

1

25

96

CYS-DAB456-20

456

2000

0.5

1

20

106

CYS-DAB560-20

560

2000

0.6

1

15

133

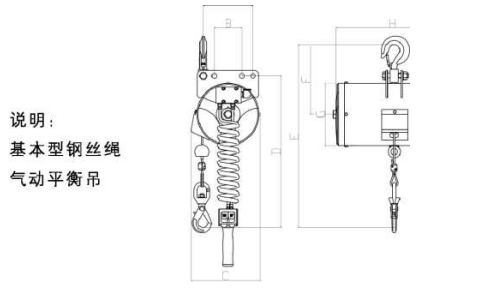

型号

A

B

C

D

E

F

G

H

CYS-AB58-18

154

108

171

480

589

212

160

396

CYS-AB100-20

180

114

228

500

609

242

218

396

CYS-AB100-28

182

114

273

575

684

264

260

397

CYS-AB158-20

182

114

273

575

684

264

260

397

CYS-AB228-20

218

134

320

615

724

289

309

406

CYS-AB280-20

218

134

365

690

799

326

368

406

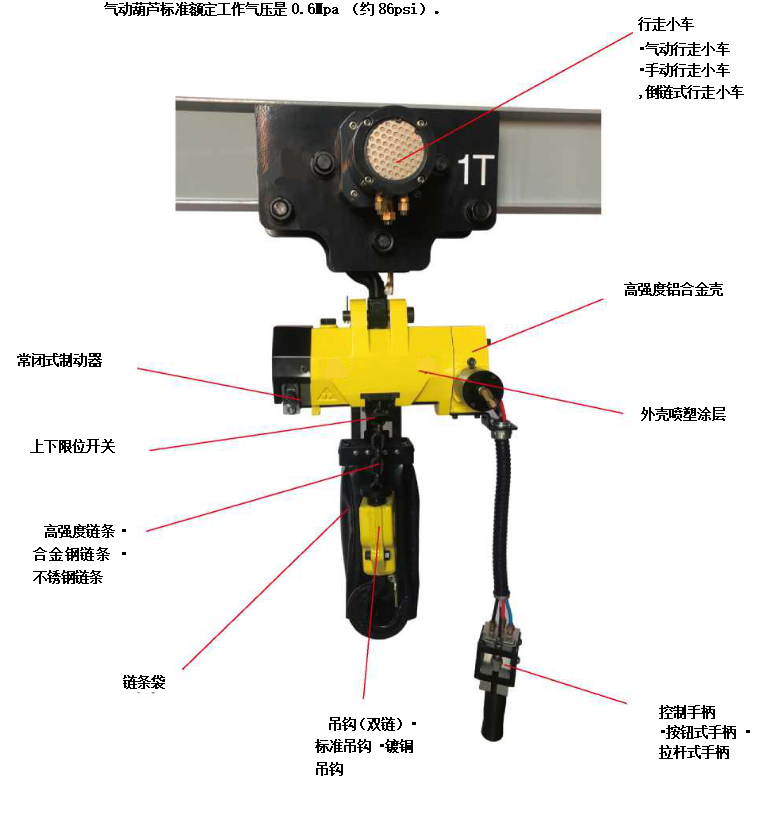

1.定义:

是以压缩空气为动力的起重工具,通常都具有防爆功能。常见的有叶片式,活塞式和齿轮式三大类型。 它主要由四个部分组成,分别是配气系统,动力系统,减速系统和卷扬系统。

2. 工作原理:

压缩空气通过配气系统被输入动力机构,在内部转化为动力系统,同时带动减速系统形成更大扭矩,通 过卷扬系统实现重物的上下提升。



♦安全一采用压缩空气为动力,无火花运行,安全防爆。

具有断气保护功能,即便突然切断气源,重物也不会坠落。

具有过载保护功能,无法提起超过额定负载的重量。

♦工作效率高,具有同类产品无法达到的提升速度。

具有无极变速功能,可根据吊起重量自由控制上升速度。

♦精准一控制手柄可调节进气量大小,精准控制。

♦节能一体积小,重量轻。

自研发悬浮气动马达,有效节约能源10%o







如有特殊要求,请与我们联系:176-5215-8158






             性能

             ♦标准“漂浮”模式,上下400mm

             ♦内置离心式刹车功能

             ♦断气保护功能

             ♦过载保护功能

             ♦无极变速功能

             ♦可调按钮节功能










  性能

  ♦半”漂浮”模式,上下200mm

  ♦内置离心式刹车功能

  ♦断气保护功能

  ♦过载保护功能

  ♦无极变速功能

  ♦可调按钮节功能








      性能

     ♦标准"漂浮”模式,上下400mm

     ♦内置离心式刹车功能

     ♦断气保护功能

     ♦过载保护功能

     ♦无极变速功能

     ♦可调按钮节功能







性能

♦半"漂浮”模式,上下200mm

♦内置离心式刹车功能

♦断气保护功能

♦过载保护功能

♦无极变速功能

♦可调按钮节功能



实际起重量主要由输入压力决定,输入压力每降低0.1 MPa,实际提升能力下降10%0

♦最 大起吊重量建议是额载的90%左右。

♦如有特殊要求,请与我们联系:176-5215-8158



气动平衡吊选型参考表


示例:CYS-AB58-18W


企业代号

产品代号

起重量

卷扬行程


悬挂类型

CYS

AB

58

18


W


AB=气动平衡吊

58=58kg

18=1800kg



CYS=诚亦顺


更多起重量参见

更多行程参见技术 /7=无挂钩式


英文缩与

技术参数表

参数表



气动平衡吊选型参考表

型号

额定负载

最 大行程 耗气量 钢丝绳股数 最 大上升速

净重


kg

mm 3/ h

n

m/min

kg

单股钢丝绳气动平衡吊

CYS-AB58-18

58

1800 0.18

1

60

21

CYS-AB100-20

100

2000 0.2

1

35

27

CYS-AB100-28

100

2800 0.21

1

35

47

CYS-AB158-20

158

2000 0.21

1

25

47

CYS-AB228-20

228

2000 0.25

1

20

52

CYS-AB280-20

280

2000 0.3

1

15

65
